前の投稿
2026 年、アールデコは静かなルネサンスを迎えています。
ニューヨークのウォルドーフ アストリアの再オープンから、フェアモント ムンバイでのアールデコ遺産への賛辞、そして世界中のデザイナーによる「ネオ デコ」スタイルの世界的な追求に至るまで、幾何学的な対称性、メタリックなライン、ハイコントラストのカラーブロックが再びハイエンド空間の物語言語となりつつあります。
詳細: ヤッコテクノロジー
しかし、デザイナーがレンダリングに関してめったに議論しないにもかかわらず、プロジェクト完了後に繰り返し遭遇する質問が 1 つあります。
それらの繊細な金色のラインは実際に現実の空間でどのくらい「生き残る」ことができるのでしょうか?
ホテルのエレベーターロビーの壁では、スーツケースの金属製の角が一日に何十回も擦れます。ブティック店の陳列棚で、顧客の鍵や宝石が誤って擦れてしまう。高級住宅の壁の外装では、家具を移動する際の衝撃を完全に避けるのは困難です。
アールデコの繊細さの核心は線の繊細さです。金の線が切れると、パターンの視覚的論理全体が混乱します。
Yakco データの背後には、より具体的な質問があります。1.5N の耐傷性が、幅わずか 0.3 mm の金線をどのように保護するのでしょうか。
1.0.3mmゴールドラインの「生存限界」
アールデコ調の金線の幅は通常0.3mmから1mmです。 0.3mmってどういう意味ですか？髪の毛3本分くらいの太さです。
0.3 mm のゴールドのラインは、繊細な装飾言語を形成するには視覚的に十分です。物理的には、わずかに重い傷が 1 つあれば「壊れる」可能性があるほど非常に壊れやすいです。

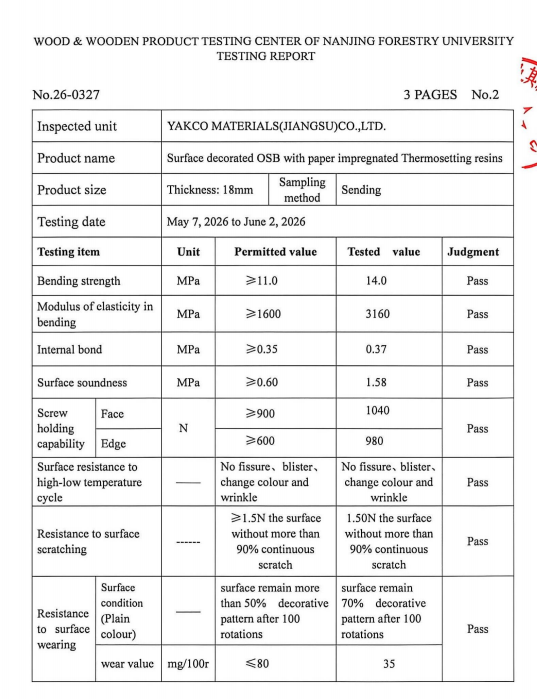

耐傷性テストでは、1.5N の荷重は 150 グラムの力に相当します。これはピンの頭サイズの接触点に集中する卵の重さにほぼ相当します。
この荷重下でスタイラスを一定速度で盤面上を移動させ、90%を超える連続スクラッチが発生するかどうかを観察します。
ヤッコは1.5Nでパスを達成しました。これは、この負荷の下で、スタイラスが装飾層に長くて深い連続的な傷を残さないことを意味します。
言い換えれば、0.3 mm の金線は、150 グラムの力を集中して引っ掻いても「壊れる」ことはありません。非常にわずかで不連続な跡が現れるだけで、遠目からは目立ちませんし、綿密に検査してもパターンの完全性を損なうことはありません。
2. なぜアールデコ調のゴールドラインは傷を「恐れる」のでしょうか？
通常の装飾パネルのパターンは、通常、大きなカラーブロックまたは繰り返しのテクスチャで構成されており、局所的な傷は全体の視覚によって簡単に「吸収」されます。
しかし、アールデコのパターンロジックはまったく異なります。
- 線は視覚的な骨格です。
アールデコの幾何学的な美しさは、その線の連続性と正確さにかかっています。縦縞はまっすぐに走り、扇形の光線は中心から完全に放射され、階段状の境界線はすべて明確でなければなりません。
線が中断されると、全体の幾何学的順序が破壊されます。
メタリックなテクスチャは傷を強調します。金、銀、銅 – これらのメタリック インクの反射率が高いため、マットな表面よりも傷が目立ちやすくなります。
ゴールドの背景に細かい白いスクラッチがあり、視覚的なコントラストが非常に高くなります。
大規模な用途では、欠陥が隠れる余地はありません。アールデコ調は、大きな壁面やキャビネットのドア全体によく使用されます。
高さ 3 メートルの被覆壁では、線路への損傷はさらに拡大します。通常の模様のあるパネルの局所的な欠陥は無視できますが、アールデコ調のラインの欠陥は「飛び出て」しまいます。
YAKCO の 1.5N の耐傷性は、ラインの完全性に対するアールデコの極端な要求に正確に応えます。
1.5N の背後にあるプロセス ロジック
耐傷性は単に「表面を硬くする」ということではありません。
それは、次の 3 つのレベルにわたる相乗効果によって決まります。
メラミン樹脂の架橋密度。加飾層の耐傷性は、樹脂硬化後に形成される三次元網目構造の密度によって基本的に決まります。
架橋密度が高くなるほど、スタイラスが樹脂層に突き刺さりにくくなります。 YAKCOのプレス加工は、ホットプレスの温度、圧力、時間を精密に制御することで、樹脂の最適な硬化を実現します。
基板サポートの剛性。
耐傷性テストでは、スタイラスを押し下げると、装飾層だけでなく、基材の支持能力もテストされます。
針圧によって基材がわずかに変形すると、装飾層も一緒に沈み、より深い傷が発生します。
YAKCO の基材密度は 0.72 g/cm3 で安定しており、装飾層に平坦で剛性の高い支持面を提供します。
- 装飾層の厚さの均一性。
含浸紙への樹脂の含浸の均一性によって、耐擦傷性が装飾層のすべての領域にわたって一貫しているかどうかが決まります。
局所的に樹脂含有量が不足すると、耐傷性において「弱点」が生じます。
YAKCO の含浸プロセスにより、局所的な「ソフト ゾーン」がなく、装飾層全体に樹脂が均一に分散されます。
4. 実験室から現実空間へ: 1.5N が実際に意味するもの
実験室からの 1.5N を現実世界の使用シナリオに変換する:
ホテルのエレベーター ロビーの壁 – 一定の速度で壁を横切って滑る金属製のスーツケースの角の端は、通常 1.0N ～ 2.0N の接触圧力を生成します。
YAKCO の 1.5N の耐傷性は、日常的な傷のほとんどがゴールドのラインに継続的な傷を残さないことを意味します。
ブティック店の陳列棚 – 顧客のブレスレット、鍵、電話の端が誤って棚のドアをこすってしまいます。
これらの硬い物体の接触圧力は通常 0.5N ～ 1.5N です。
YAKCO の装飾層は、これらの日常的な接触に「損傷」することなく耐えることができます。
高級住宅の壁の外装 – 家具を移動する際の小さな衝突、子供のおもちゃの硬い端。このような時々起こる接触の圧力は、通常 1.0N ～ 2.5N です。
1.5N の耐傷性は、これらの「事故」に対するマージンを提供します。
5. 基板の「見えないサポート」
耐擦傷性の性能は、最終的には基材の基礎的な安定性に依存します。
YAKCOの基材は安定した密度0.72 g/cm3、内部結合力0.37 MPaを有しており、針圧による基材の変形によって加飾層に深い傷が付くことがありません。
安定した基材により、装飾層が「保持」されます。
結論：ゴールドラインの「生存論理」
ゴールドのラインが、 アールデコ調 デザイン言語の魂です。 0.3 mm のゴールドのラインは、幾何学的秩序の視覚的ロジック全体を伝えます。
YAKCO アールデコ調 Melamine Board は、1.5N の耐傷性を備えたデザイナーにとって最も現実的な質問に答えます。「これらの繊細な線は、実際の空間でどれくらい長く耐えられるでしょうか?」
答えは、少なくとも次のデザイントレンドが到来するまでです。そして線はそのまま残ります。
