前の投稿
含浸紙を表面に貼り付けた木質パネルに利用できる装飾パターンの膨大な数の中で、レザー デザイン メラミン ボードは独自の位置を占めています。
それは木目を模倣するのでも、石を複製するのでもありません。代わりに、ほとんど欺瞞に近い職人技で、本革の毛穴、木目、しなやかな光沢、さらには触感的な温かさを木質パネルの表面に「転写」します。
特にディープエンボス技術を適用すると、革の質感は単なる視覚的な錯覚ではなく、触覚的な現実になります。指を滑らせると、小石の粒の粒状の凹凸や、ナッパ レザーの上質でマットな質感をはっきりと感じることができます。
詳細: ヤッコテクノロジー
ただし、革の質感がよりリアルになり、エンボス加工が深くなるほど、基材に対する機械的耐荷重の要求が高くなります。
ディープエンボス加工は、基本的にパネルの表面構造を「再形成」するプロセスです。基板に局所的な高圧を加えて、凹凸のある変形を作り出します。基材自体の曲げ強度、弾性率、内部結合強度が不十分な場合、使用中にエンボス加工された領域が徐々に跳ね返ったり、崩れたり、亀裂が入ったりすることがあります。革のパターンがどれほどリアルであっても、数か月または数年後には「しぼんで」しまいます。

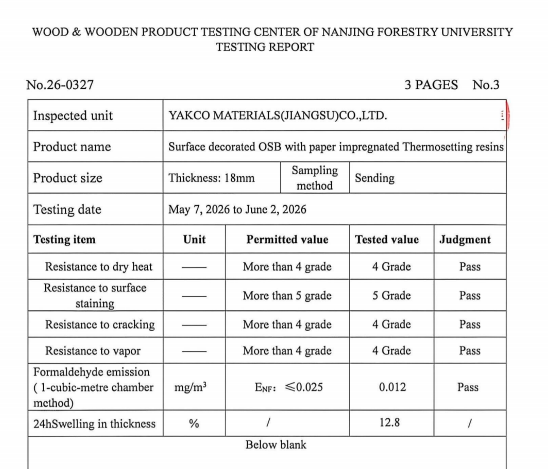

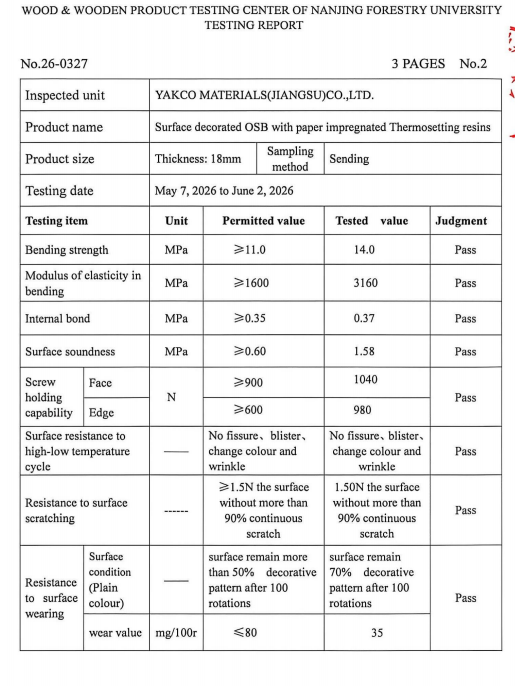

テストレポートの機械的データは、レザーテクスチャーパネルが本当に「見た目も感触も本物」でありながら「時間が経っても変わらない」状態を維持できるかどうかを判断するための中心的な基礎として機能します。
曲げ強度：ディープレザーエンボス加工の「つぶれ防止ベースライン」
深いエンボス加工により、基材表面に高密度の凹凸領域が作成されます。垂直方向の圧力（座る体重や重い物体など）がかかると、凹部の縁や凸部の根元に応力が集中します。
曲げ強度が不十分な場合、荷重がかかるとエンボス部分に永久的な凹みが発生し、小石の粒度が徐々に「平ら」になります。
規格では曲げ強度 ≥ 11.0 MPa が要求されており、試験値は 14.0 MPa に達し、要件を 27% 上回りました。
このマージンにより、レザーパネルがデスクトップ、椅子の座面、ソファのサイドパネル、またはその他の耐荷重コンポーネントとして使用される場合、深いエンボス加工の三次元粒子が、毎日の使用によってその触感を損なうことなく、長期間にわたってふっくらとした状態を維持することが保証されます。
曲げ弾性率：革模様の稜線の「疲労剛性」
レザーの質感の洗練は、尾根の明瞭さに大きく依存します。ペブル レザーの粗いシボであっても、ナッパ レザーの細かいシワであっても、どちらも鋭い尾根によって定義されます。
弾性率は、弾性変形に抵抗する材料の能力を反映します。値が高いほど、長期荷重下での材料のクリープ耐性が大きくなります。
規格では 1600 MPa 以上が必要ですが、テストされた値は 3160 MPa に達しました。これは要件のほぼ 2 倍です。これは、レザーパネルがキャビネットのドアやデスクトップの重量による垂直荷重に長期間さらされた場合でも、エンボス加工された隆起部が重力や温度変化によって徐々に「緩む」ことがなく、小石粒の粒状境界が明確に識別可能なままであることを意味します。
内部接着強度：エンボス突起の「層間剥離防止」
深いエンボス加工のホットプレスプロセスでは、基板表面に不均一な圧力がかかります。つまり、凸部は圧縮され、凹部は相対的に引き伸ばされます。
この不均一な応力によって、基板の内部層間の接合の完全性がテストされます。テストされた内部接着強度は 0.37 MPa (標準 ≥ 0.35 MPa) でした。
標準をわずかに上回るだけではありますが、この値は深い革のエンボス加工では特に重要です。この値により、層間の微小亀裂により突き出た粒子が「殻」を形成せず、凹部の装飾層が伸びにより基材から剥離しないことが保証されます。
基材の密度: 穀物のふっくら感を「根本的にサポート」
基材の密度は、深いエンボス加工の成形効果に直接影響します。密度が低すぎると、明確なエンボス加工ができず、粒子のエッジがぼやけたままになります。密度が高すぎるとパネルが過度に重くなり、工具の摩耗が加速します。
測定された密度は 0.72 g/cm3 で、国家基準の中の上から中間の範囲に位置し、エンボス加工の鮮明さと加工性のバランスが取れています。
さらに重要なのは、密度が均一であるため、同じパネルのさまざまな領域にわたって粒子のふくらみが非常に一貫していることです。中央の粒子がはっきりしていたり、エッジがぼやけたりすることはありません。
表面の健全性: 革装飾層と基材間の「剥離ゼロの約束」
深いエンボス加工を施したレザーパネルの装飾層は、エンボス加工中に最大限の伸縮と圧縮を受けます。
表面の健全性が不十分な場合、凹孔の最深部の化粧紙が基材から剥離しやすくなり、目に見える「穴あき」や「剥がれ」が発生します。試験された表面健全性は、標準値の 2.6 倍となる 1.58 MPa に達しました。
このデータは、革銀面の最も深い凹部であっても、装飾層が基材と完全に一体化したままであり、湿度の変化や繰り返しの拭き取りに関係なく、層間剥離が発生しないことを意味します。
結論
レザー デザイン メラミン ボードの真の価値は、説得力のあるリアルな視覚的および触覚的な体験だけでなく、深いエンボス加工の下にある基板によって提供される強力な機械的サポートにもあります。
曲げ強度 14.0 MPa、弾性率 3160 MPa、内部結合強度 0.37 MPa、密度 0.72 g/cm3、表面健全性 1.58 MPa – これらのデータは共に「機械的セーフティ ネット」を形成し、革の質感のすべての粒子やしわが、数十年の使用を通じて元のふくよかさと透明感を維持することを保証します。
レザーパネルを選ぶときは、手触りがリアルであればあるほど、下地がより重要になることに注意してください。
目に見える革シボの深さは、機械の目に見えない強度に依存します。
詳細： レザーデザインメラミンボード
