前の投稿
インテリア デザインと家具製造の進化する状況において、表面素材はもはや視覚的な魅力だけで判断されることはありません。
今日の設計者や住宅所有者は、日常使用の過酷な使用に耐えながら、質感、暖かさ、本物の触感といった豊かな感覚を実現する素材を求めています。
レザー デザイン メラミン ボードは、この二重の課題に対する説得力のある答えとして登場し、本革の洗練された外観と感触と、高品質の木質パネルの設計されたパフォーマンスを提供します。
詳細: ヤッコテクノロジー
基材の性能が革の質感に重要な理由
リアルな革のシボを作成するために必要な深いエンボス加工では、基材に並外れた要求が課されます。
平らな装飾面とは異なり、エンボスパネルには凹凸があり、使用中に応力が集中します。下地の基材に適切な機械的強度が不足している場合、エンボス加工された粒子は時間の経過とともに徐々に平らになったり、亀裂が入ったり、鮮明さが失われます。
これが、基材の物理的および機械的特性が単なる技術仕様ではなく、触感体験全体の基礎となる理由です。
曲げ強度: 崩壊防止のベースライン
曲げ強度は、荷重下でのパネルの破壊に耐える能力を測定します。
レザーテクスチャードパネルの場合、エンボス加工された表面により盛り上がったシボパターンの端に応力集中点が生じるため、これは特に重要です。
椅子に座った体重、デスクトップ上に置かれた物品、またはキャビネットの内容物の累積荷重など、垂直方向の圧力を受けた場合、エンボス加工された領域が永久に変形してはなりません。

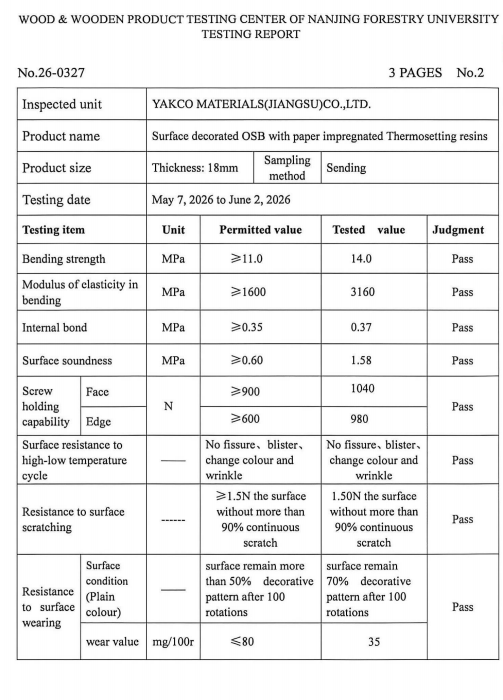

試験データによると、曲げ強度は 14.0 MPa に達し、標準要件である 11.0 MPa 以上を 27% 上回っています。
このマージンにより、革の質感の 3 次元のシボが、繰り返しの圧力を受けても平らになることなく、長年の使用を通じてそのふくよかさと鮮明さを維持することができます。
曲げ弾性係数: 木目リッジの耐疲労性
弾性率は、荷重下での弾性変形に対するパネルの抵抗、つまり応力が取り除かれた後に跳ね返るパネルの能力を反映します。
値が高いほど、時間の経過に伴うクリープまたはたわみに対する耐性が大きいことを示します。
レザーテクスチャーパネルの場合、この特性により、キャビネットドアの一定の重量や季節の温度変化による熱膨張と収縮によって、木目模様の鮮明なエッジが徐々に「緩む」ことがなくなります。
標準要件である 1600 MPa 以上のほぼ 2 倍である 3160 MPa というテスト値は、何年も使用した後でも、小石の粒と革の細かいシワの鋭い境界がはっきりと区別できることを意味します。
内部結合強度: エンボス領域の層間の完全性
内部接着強度は、基板の内部層がどの程度しっかりと接着されているかを測定します。
深いエンボス加工中に、基材の表面は不均一な圧縮と伸長を受けます。内部結合強度が不十分な場合、層間の界面、特に隆起した粒子の下に微小亀裂が発生する可能性があります。
テストでは内部接着強度が 0.37 MPa であることが示され、標準要件である ≥0.35 MPa を上回っています。
マージンは控えめに見えるかもしれませんが、この値はレザー パネルにとって非常に重要です。この値により、エンボス加工された突起が時間の経過とともに剥離したり「殻が剥がれたり」せず、凹部の装飾層がしっかりと取り付けられたままになります。
基材の密度: エンボス加工の鮮明さの基礎
密度は、エンボスパターンがどの程度明確に形成され、どの程度持続するかに直接影響します。
密度が低すぎると粒子がぼやけて見えます。高すぎるとパネルが不必要に重くなり、加工が困難になります。測定密度 0.72 g/cm3 は、国家標準の 0.60 ～ 0.90 g/cm3 の中の上から中間の範囲にあり、最適なバランスを保っています。パネル全体の密度が均一であるため、粒子の透明度が端から端まで一貫しており、局所的な崩壊や不均一なテクスチャが発生しません。
表面の健全性: 革層と基材の結合
おそらく、レザーテクスチャーパネルの最も重要な指標は、表面の健全性、つまり装飾紙層と基材の間の接着強度です。
深いエンボス加工中、装飾層は凹部では引き伸ばされ、凸部では圧縮され、極度の機械的ストレスにさらされます。結合が弱い場合、紙は粒子の最も深い部分で剥離し、目に見える膨れや剥がれが生じます。
試験では、表面健全性が 1.58 MPa であることが示されており、これは標準要件である 0.60 MPa 以上の 2.6 倍です。
この並外れた接着強度は、革銀面の最も深い凹部であっても、装飾層が基材と完全に一体化したままであり、湿度の変化、温度の変動、または繰り返しの拭き取りの影響を受けないことを意味します。
表面の耐久性: 触感の保護
基材の構造を超えて、レザーテクスチャーパネルは表面レベルの摩耗にも耐える必要があります。耐傷性テストでは、1.5 N の荷重下で、表面に長さの 90% を超える継続的な傷がないことが確認されています。これは、爪、ジッパー、または金属製のペン クリップが日常的に接触しても、目に見える痕跡が残らないことを意味します。
耐摩耗性テストでは、100 回転後のパターン保持率が 70% (標準 ≥50%)、摩耗値がわずか 35 mg/100r (標準 ≤80 mg/100r) であることが示されています。つまり、デスクトップやアームレストなどの接触の多い表面でも革の木目がはっきりと見える状態を維持します。

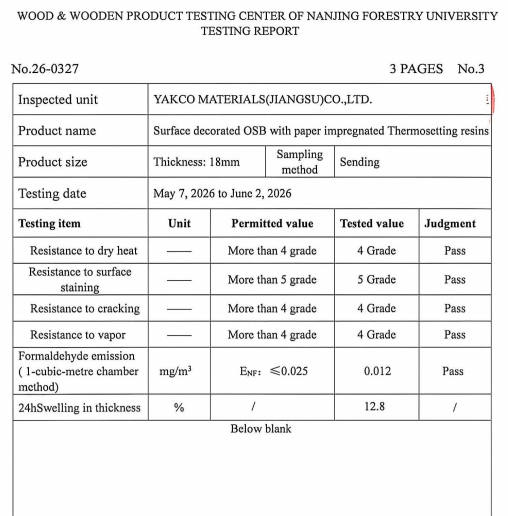

防汚性はグレード5（満点）を達成しており、コーヒー、紅茶、醤油、赤ワインなどの一般的な汚れに対して非常に耐性があり、お手入れは濡れた布で拭くだけで簡単です。
乾熱性と耐蒸気性はいずれもグレード 4 (合格) を達成しており、熱いカップ、蒸し料理、湿気の多い環境でも白化、水膨れ、光沢の低下を引き起こしません。
耐ひび割れ性と高低温サイクルテストにより、亀裂、水膨れ、色の変化、しわがないことが確認されており、乾湿が交互に繰り返される条件や季節ごとの温度変化の下でも、革の質感は損なわれません。
室内空間全体にわたるアプリケーション
レザーデザインメラミンボードの多用途性により、幅広い用途に適しています。住宅環境では、キッチンキャビネット、ワードローブのドア、ベッドサイドテーブル、ソファのサイドパネル、および特徴的な壁の外装に使用されます。商業スペースでは、オフィス家具、小売ディスプレイユニット、ホテルの客室建具、レストランのブースの座席などに使用されます。
この素材は、革のような美しさと優れた耐久性の組み合わせにより、視覚的なインパクトと長期的なパフォーマンスの両方が最重要視される高級家具や機能用途に特に魅力的です。
市場動向と需要の拡大
世界のメラミン市場は、2030 年までに 120 億 6,000 万米ドルに達し、CAGR 6.43% で成長すると予測されています。この拡大する市場の中で、多様なデザインオプションを求めるミニマリストやナチュラルスタイルのインテリアの人気の高まりにより、レザーデザイン仕上げが特に大きな成長を遂げています。
メーカーは、住宅および商業プロジェクトの両方のニーズを満たすために、複数の色、仕上げ、および基材オプションで利用できる包括的なデザイン コレクションの一部として、レザー テクスチャード メラミン パネルを提供することが増えています。
レザーの贅沢な魅力と、人工木材パネルの耐久性と簡単なメンテナンスを組み合わせることができるため、レザー デザイン メラミン ボードは、モダンなインテリアにとって魅力的な選択肢となっています。
結論
レザー デザイン メラミン ボードは、感覚的なデザインと工学的に設計されたパフォーマンスの融合を表しています。高度なエンボス技術により実現されたリアルな革の質感は、デザイナーが求める触感的な温かみと視覚的な洗練さを実現します。
しかし、この触感が確実に持続するのは、基本的な機械データ (曲げ強度 14.0 MPa、弾性率 3160 MPa、内部結合強度 0.37 MPa、密度 0.72 g/cm3、表面健全性 1.58 MPa) です。家具メーカー、インテリア デザイナー、住宅所有者にとって、レザー デザイン メラミン ボードの選択は、美しさが持続するための選択肢となります。
よくある質問
Q:YAKCOレザーデザインメラミンボードは耐久性がありますか?
A: はい。傷、汚れ、湿気、乾熱、蒸気、温度サイクルに対する高い耐性を備え、テストされた性能は国家標準要件を大幅に上回っています。
Q:YAKCOレザーデザインメラミンボードはどこに使用できますか?
A: キッチンキャビネット、ワードローブ、オフィス家具、小売店のディスプレイ、壁の外装、商業用インテリアに適しています。
Q:YAKCOレザーデザインメラミンボードは本革と比べてどうですか？
A: よりリアルな革の質感と触感を低コストで提供し、耐久性に優れ、メンテナンスが容易で、湿気や汚れに強くなります。
詳細: レザーデザインメラミンボード
