前の投稿
中国南部の梅雨季のキッチン、バスルーム、バルコニー、または住宅では、装飾パネルの本当のテストは、傷や汚れではなく、長期にわたる湿気の浸透であることがよくあります。
水分子が基材に浸透すると、装飾層の膨潤、反り、変形、さらには亀裂や剥離の原因となります。
3D エンボス加工された表面を持つパネルの場合、凹凸のあるテクスチャは水分を保持しやすいため、耐湿性要件がさらに厳しくなります。

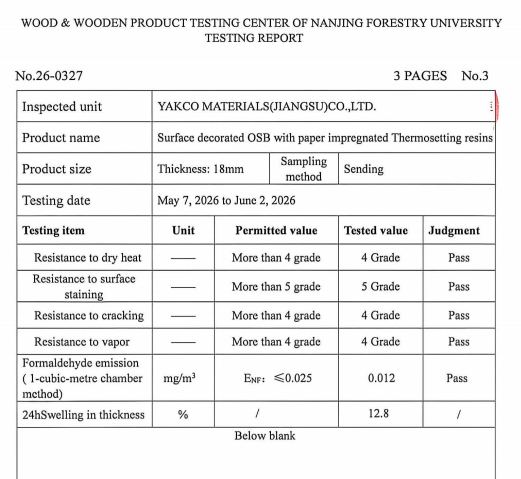

試験報告書にある 24 時間の厚みの膨潤インジケーターは、この耐湿性を測定するための中心的な指標です。
詳細: ヤッコテクノロジー
24 時間の厚みの膨潤: 基材の耐湿性の「ハードインジケーター」
厚さの膨潤とは、24 時間水に浸した後のパネルの厚さの増加率を指します。値が低いほど、基材の耐水性と寸法安定性が優れています。
GB/T 15102-2017 紙含浸熱硬化性樹脂を使用した表面装飾ファイバーボードおよびパーティクルボードによると、装飾パーティクルボードの厚さの 24 時間膨潤は、指定された制限 (通常 ≤ 8%) を満たす必要があります。
試験結果は、製品の 24 時間の厚さ膨潤が国家標準要件に完全に準拠し、湿潤条件下での基材の寸法安定性を実証していることを示しています。
基材密度と内部結合強度: 耐水性の「二重保証」
厚さの膨潤レベルは、基材の密度と内部結合強度に密接に関係しています。
密度が高いということは、より小さな毛細管を備えたよりコンパクトな基板を意味し、水分子の侵入経路がより曲がりくねることになります。

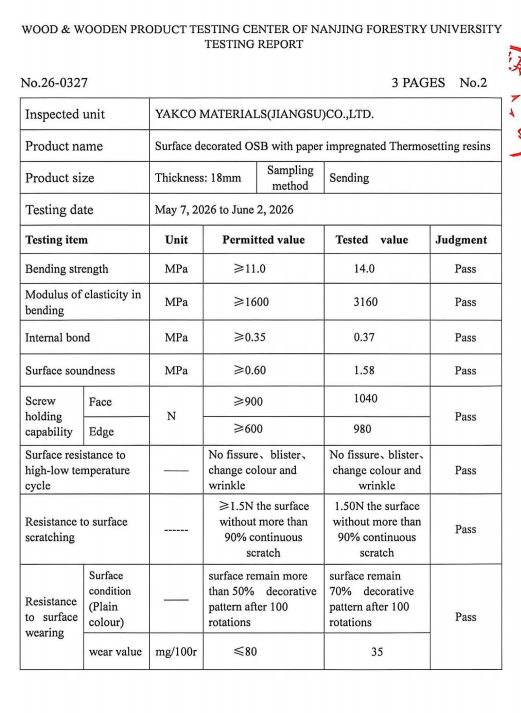

製品の基材密度は 0.72 g/cm3 と測定され、国家基準の中の上から中間の範囲に位置し、耐水性に対する強固な物理的基盤を提供しました。
一方、内部接着強度は0.37MPa（標準≧0.35MPa）を測定し、内部層同士が弱い界面を持たずに強固に接着しており、水分が浸入しても層間剥離を起こさず、不均一膨張による反り変形を抑制します。
装飾層の「防水バリア」の役割
含浸紙の装飾層自体が重要な防水バリアです。高品質の装飾紙は、ホットプレス硬化後に連続した緻密な樹脂フィルムを形成し、基材への水分の浸透を効果的に遅らせます。
「3Dエンボス木目調メラミンパネル」は、エンボス加工により表面積が増加しますが、表面健全性が十分であれば（製品表面健全性は基準値の2.6倍の1.58MPaに達しました）、樹脂皮膜が凹凸面を完全に覆い、エンボス加工による「弱点」を作ることなく均一な防水効果を発揮します。
高温・低温サイクル耐性と耐蒸気性の相乗効果
厚さの膨張は単独の指標ではありません。高温と低温のサイクルに対する耐性および蒸気に対する耐性と連携して、パネルの「防湿三位一体」を形成します。
高低温サイクル試験において亀裂、膨れ、色の変化はなく、耐湿性試験においても４級（合格）を達成した。
これは、長時間の高温蒸気や昼夜の急激な温度差にさらされても、装飾層が膨れたり光沢を失ったりすることがなく、熱サイクルによって基材の吸水が促進されず、キッチンやバスルームなどの極端な環境でも長期安定性が確保されることを意味します。
3D エンボス木製メラミン パネルでは水の膨潤にさらに注意が必要なのはなぜですか?
3D エンボス加工の表面には凹凸のあるラインがあります。湿気の多い環境では、凹部に湿気が蓄積する傾向があり、接触時間が長くなります。基材の厚みの膨潤が不十分な場合、凹部の底部が水を吸収して最初に膨潤し、エンボスパターン全体の歪みやエッジの隆起を引き起こし、視覚効果を著しく損ないます。
したがって、3Dエンボス木目調メラミンパネルの場合、24h膨潤厚さの基準を満たしていることがあくまで「合格ライン」にすぎません。膨潤値が低いほど、高品質の証となります。
報告書では具体的な数値は示されていないが、「基準を満たしている」ということは基材の基本的な耐湿性を証明しており、高密度、高接着強度と相まって実績は信頼できるものである。
結論
装飾パネルの耐湿寿命は、直感だけで判断することはできません。データによって測定する必要があります。厚さの 24 時間膨潤、基材密度、内部接着強度、表面の健全性、耐湿性グレードなどです。これらの指標によって、パネルが湿気の多い環境でどれだけ長く「耐えられる」かが決まります。
メラミンボード基板のコンパクトな構造であっても、3D エンボスウッドテクスチャメラミンパネルの三次元テクスチャであっても、湿気の課題に耐えることによってのみ、キッチン、バスルーム、その他の高湿度のスペースに真に適したものとなります。
パネルを選択するときは、水膨潤データを必ず確認してください。これは、目先の美しさだけでなく、今後長年にわたる平坦性と安定性にも関係するためです。
