前の投稿
装飾用ラミネートの魅力は、花崗岩の粒子、スレートの層状構造、テラゾーのまだら模様など、天然石の視覚的言語を工業的手段で「複製」できることにあります。
デザイナーはロビーの造壁や廊下の腰壁、エレベーターロビーの壁面などに使用し、「石の存在感がある」空間効果を追求した。
しかし、化粧ラミネートには、見落とされがちな構造上の問題があります。石のように見えますが、固体の石のブロックではありません。「肌」（装飾表面層）が「肉」（基材）に接着されているのです。
この「皮」がどれだけしっかりと接着するかが、ラミネートの「石のような品質」がどれくらい持続するかを直接決定します。

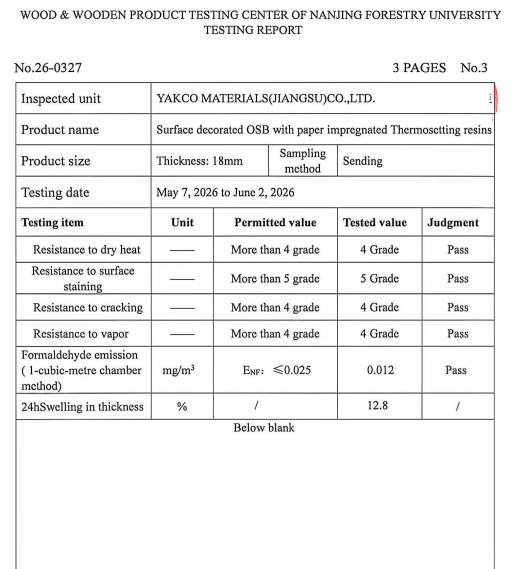

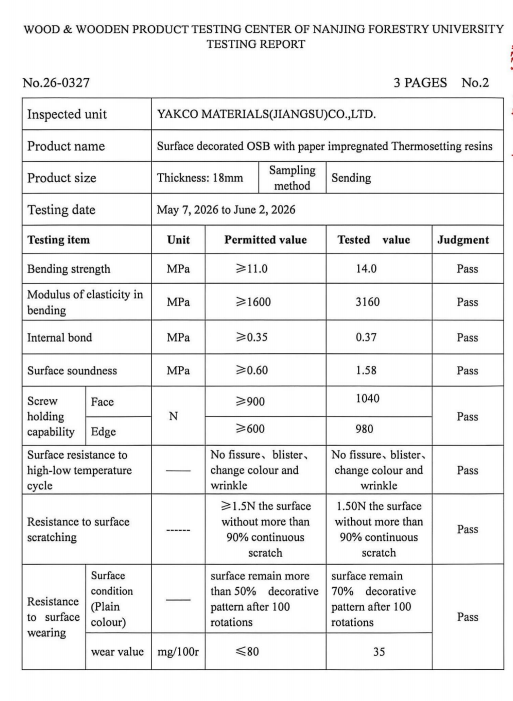

2026 年の国家試験では、YAKCO 装飾ラミネートは表面接着強度 1.58 MPa を達成しました。これに対し、国家標準要件はわずか 0.60 MPa でした。
この図は、化粧ラミネートに関する最も基本的な質問に答えます。それは、この石のようなテクスチャーの「スキン」が垂直の壁にどの程度しっかりと取り付けられているのかということです。
詳細: ヤッコテクノロジー
1. 「表面接着強度」とは何ですか?また、装飾ラミネートにとって特に重要なのはなぜですか?
表面接着強度は、装飾層 (印刷された石のテクスチャ) と基材の間の接着結合を測定します。
値が高いほど、この「皮」とその「肉」の間の結合が強くなります。
カウンタートップやテーブルトップなどの水平用途の場合、表面接着強度の影響は主に耐摩耗性と耐衝撃性に反映されます。
しかし、垂直の壁（ロビーの造作壁、廊下の腰壁、エレベーターのロビーの壁）の場合、影響はより直接的です。この装飾的な「皮」が緩んだり、浮き上がったり、剥がれたりすることなく、長期にわたって下地にしっかりと「取り付けられた」状態を維持できるかどうかが決まります。
垂直に設置された化粧ラミネートパネルでは、装飾層は「下向きの重力」と「外向きの応力」の両方に耐える必要があります。つまり、温度と湿度の変化によって引き起こされる基材のわずかな変形により、装飾層に「引っ張り」力が継続的にかかります。
表面接着強度が不十分な場合、この継続的な引っ張りにより、装飾層と基材の間に微細な隙間が生じます。
一枚のパネルでは分からないかもしれませんが、壁全体を組み立てると、接合部の「緩さ」が積み重なり、視覚的に「洗練されていない」と感じてしまいます。
YAKCO が測定した表面接着強度 1.58 MPa は、国家基準の 2.6 倍です。
この 2 倍以上の結合強度は、温度や湿度の変化によって基材がわずかに変形したとしても、装飾層が基材にしっかりと「固定」されたままであり、緩んだり、浮き上がったり、剥離したりしないことを意味します。
1. 現実世界の空間における 1.58 MPa は何を意味しますか?
実験室からの 1.58 MPa を実際の商業空間のシナリオに変換します。
ホテルのロビーには壁があり、毎日何十人もの人が通ります。荷物、掃除用具、装飾品が壁にぶつかることもあります。
表面接着強度が不十分なパネルでは、数年後に装飾層と基材の間に微細な「空洞スポット」が発生します。叩くと中空の音が発生し、エッジが持ち上がり始めます。
1.58 MPa では、装飾層は基材にしっかりと接着したままで、壁をたたくとしっかりとした音がし、エッジは設置した日と同じように平らなままです。
オフィスの廊下の腰板。清掃スタッフが毎日拭きます。
湿った布が装飾層に及ぼす「横方向の引っ張り」はわずかに見えるかもしれませんが、毎日の拭き掃除による時間の経過による累積的な影響は無視できません。
表面の接着強度が不十分な場合、長時間拭くと線や模様の端が徐々に「丸まって」しまいます。
1.58 MPa では、毎日拭いても、装飾層は基材にしっかりと「釘付け」されたままになります。
エレベーター ロビーの壁 - 温度と湿度が頻繁に変動するため、夏はエアコンで冷却され、冬は暖房でウォームアップします。
基材の熱膨張と熱収縮により、装飾層には熱応力が継続的に加わります。
1.58 MPa の接着強度により、温度差が繰り返されても、石の質感のある表面が基材にしっかりと「付着」したままとなり、層間剥離や膨れが発生しません。
2. 「しっかりくっつく」のプロセスロジック
1.58 MPa の表面接着強度は偶然に達成されたものではありません。
それは次の 2 つの前提条件によって決まります。
基板の平坦度。
装飾層と基材の間の接触面が平坦であればあるほど、接着面積が大きくなり、接着強度が高くなります。
基材表面に微細な凹凸がある場合、装飾層は高い部分ではしっかりと接着しますが、谷では緩く接着するため、パネル全体の接着強度が不均一になります。
YAKCO の基材は密度が 0.72 g/cm3 で安定しており、均一に分布しているため、装飾層に平坦な「接着ベース」を提供します。
樹脂の浸透深さ。
ホットプレスプロセス中、メラミン含浸紙の樹脂は基材表面層に完全に浸透し、「機械的連動化学結合」という二重の固定機構を形成する必要があります。
樹脂の浸透が不十分な場合、加飾層と基材の接合は「面接触」のみとなり、「構造的接合」とはなりません。
YAKCO はホットプレスの温度、圧力、時間を正確に制御して、樹脂の完全な浸透と強固な界面結合を保証します。
基材の安定性。
表面接着強度が高くても、温度や湿度の変化により基材自体が変形すると、装飾層が「裂けて」しまいます。
YAKCOの基材は内部接着強度が0.37MPa（国家基準の0.35MPaを上回る）を有しており、基材自体の緩みや剥離がなく、加飾層の安定した「下地」となります。
1. 大面積化粧ラミネート壁の「接着への挑戦」
幅 6 メートルの石テクスチャーのフィーチャーウォールを組み立てるには、20 ～ 30 枚のパネルが必要になる場合があります。
2 つのパネルごとに継ぎ目があります。
これらの継ぎ目の平坦度は、壁全体の「高級感」を直接決定します。継ぎ目が揃っていて端が面一であれば、壁は「一枚の石」のように見えます。継ぎ目がずれたり、端が丸まったりすると、壁は「つなぎ合わされた」ように見えます。
継ぎ目でのエッジの浮きは、多くの場合、取り付けの問題ではなく、エッジでの装飾層と基材の間の接着強度の「低下」です。
表面接着強度が不十分なパネルは、当然、中央領域よりも切断端の接着強度が弱くなります。切断により、端での装飾層と基材の連続性が破壊されます。
これに温度と湿度の変化によるストレスが加わると、エッジが最初に「緩む」ことになります。
YAKCOの表面接着強度は1.58MPaで、切断面でも十分な接着代を保持します。
端が持ち上がることはなく、接合部は面一に保たれ、壁の「完全性」が保たれます。
結論：化粧板の「石のような質感」は「しっかり貼れる」ことから始まる
デザイナーが化粧板を選ぶとき、追求するのは「石の存在感がある」空間効果です。
しかし、この「石のような品質」は、パターンを印刷するだけでは実現できません。装飾層が緩んだり、浮き上がったり、剥がれたりすることなく、垂直の壁の基材に長期間にわたってしっかりと「取り付けられた」状態を維持する必要があります。
国家標準の 2.6 倍である 1.58 MPa の表面接着強度を持つ Arkel 装飾ラミネートは、この材料に関する最も実際的な質問に答えます。この石のような質感の「スキン」は壁にどのくらいしっかりと固定されますか?
答えは、「皮膚」であることがわからないほどしっかりとしていることです。
花崗岩の粒子、スレートの層状構造、テラゾーのまだらな質感、これらの視覚言語は表面に「貼り付けられている」わけではありません。それらはパネル自体に「成長」します。
詳細: ロックデザインメラミンボード
