触覚的な高級感とハードコアなパフォーマンスの究極の融合：YAKCOレザーデザインメラミンボードの現代的な美学とエンジニアリングの強みを解読する

ハイエンドのカスタマイズされた家具や商業空間デザインの世界では、レザー デザインの表面は、急速に豪華さ、洗練さ、そして控えめなエレガンスの象徴となりつつあります。高級ウォークイン ワードローブや高級小売店のショールームからヴィラの特徴的な壁に至るまで、革の温かみのある触感と洗練された質感が、空間の芸術的な雰囲気を瞬時に高めます。しかし、本革には、コストが高い、メンテナンスが必要である、傷がつきやすい、湿気に弱いなど、実用上大きな制限があることがよくあります。

3Dディープエンボス装飾パネルの分野のパイオニアとして、YAKCO New Materials (Jiangsu) Co., Ltd.は、先進的な最新の表面工学技術を通じてYAKCOレザーデザインメラミンボードを導入しました。この製品ラインは、プレミアムレザーのミクロンレベルの質感を完璧に再現するだけでなく、革素材の伝統的な「繊細な性質」を、権威ある国家試験データに裏付けられた耐久性の高いフルシナリオの装飾ソリューションに変換します。
YAKCO製品について詳しく知りたい方へ

I. ミクロンレベルの3Dエンボス技術：革の質感を保ちながら表面保護を強化

従来のレザーテクスチャーパネルは、エンボス加工が浅くて現実的な深さがなかったり、表面の耐久性が低く、毎日の摩擦で徐々に劣化してしまうことがよくありました。 YAKCO は、業界をリードする表面処理技術を採用して、保護力の高い表面構造を作成し、繊細な革の質感が視覚的に洗練され、物理的な耐久性を長期間維持できるようにします。

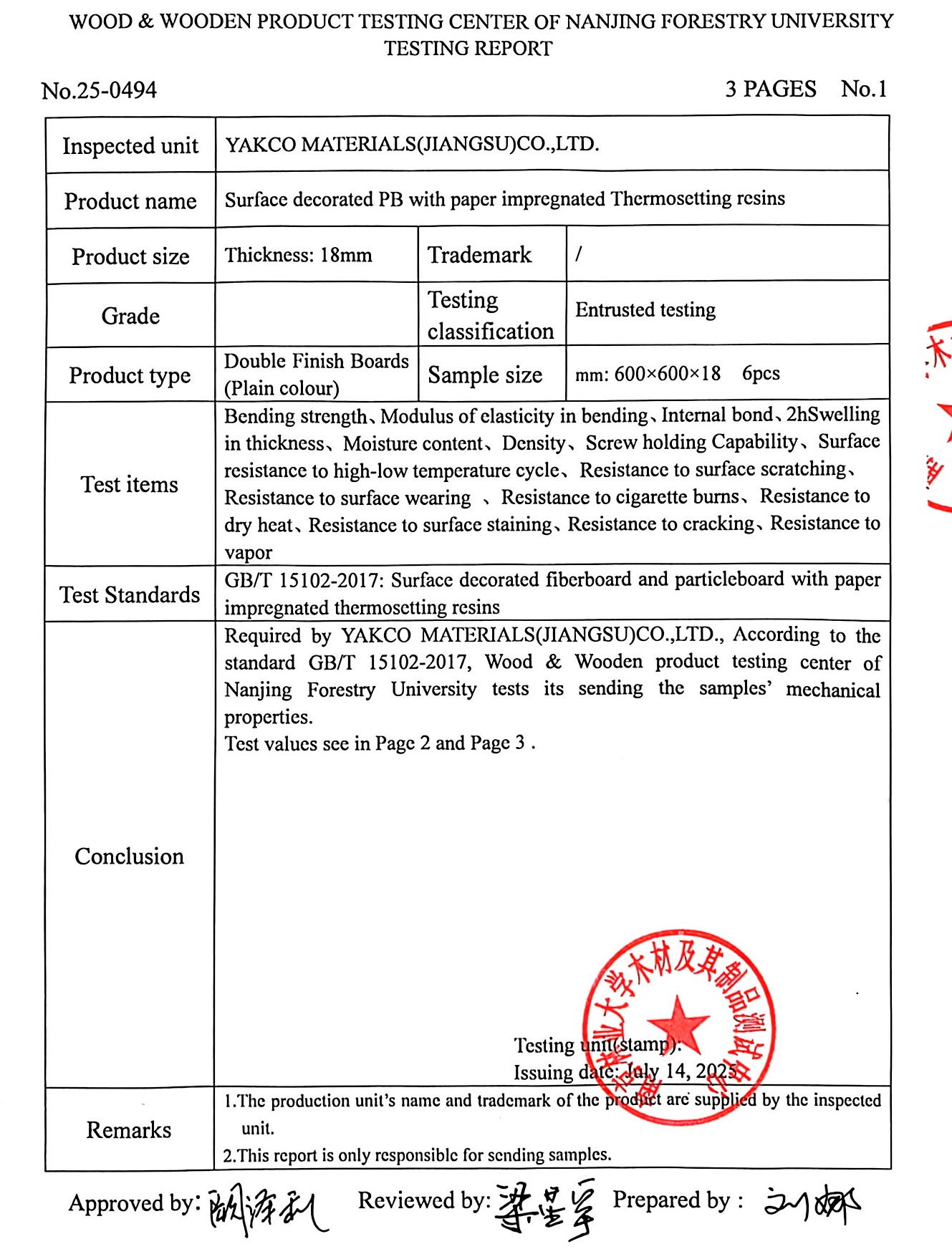

国家森林草原局（南京）の木質パネルおよび製品の国家品質検査試験センターおよび南京林業大学木材および木材製品試験センターが発行したYAKCO 18mm両面含浸メラミン化粧パーティクルボードの公式試験報告書によると（報告書番号25-0494、参照ファイル：CamScanner 2025-7-30） 17.09(1).pdf)、パネルは優れた表面性能を示します。

表面耐傷性: 1.50N

日常的な用途では、鍵、金属ベルトのバックル、硬い装飾品などが表面損傷の主な原因となります。試験では、1.50Nの力でパネル表面に90％を超える連続傷が発生せず、厳しい試験基準を完全にクリアしていることが確認されました。これは、毎日頻繁に接触しても、上質な革の質感が視覚的な完全性と優雅さを維持することを意味します。

表面耐摩耗性: わずか 57mg/100r

関連する規格によれば、単色の装飾面は一般に、基材を露出させることなく 350 回転に耐え、摩耗値が 80 mg/100r を超えないことが要求されます。 350 サイクルの高強度回転摩耗を受けた後、YAKCO パネルは基板の露出を全く示さず、同時にわずか 57 mg/100r という非常に低い摩耗値を記録し、業界のベンチマークを大幅に上回りました。この優れた耐摩耗性により、何年にもわたって洗浄や使用を繰り返した後でも、革の質感は鮮明で洗練されたままになります。

II. 「デリケートな素材」の問題の解決: 熱、湿気、高汚染環境向けに設計

天然皮革の表面は、コーヒー、紅茶、ワイン、化学物質による汚れに非常に弱く、また熱や湿気にも弱いです。 YAKCO レザーデザインシリーズは、高密度の熱硬化性樹脂含浸化粧紙技術を利用して、湿気や汚れの浸透に対する効果的なバリアを形成します。

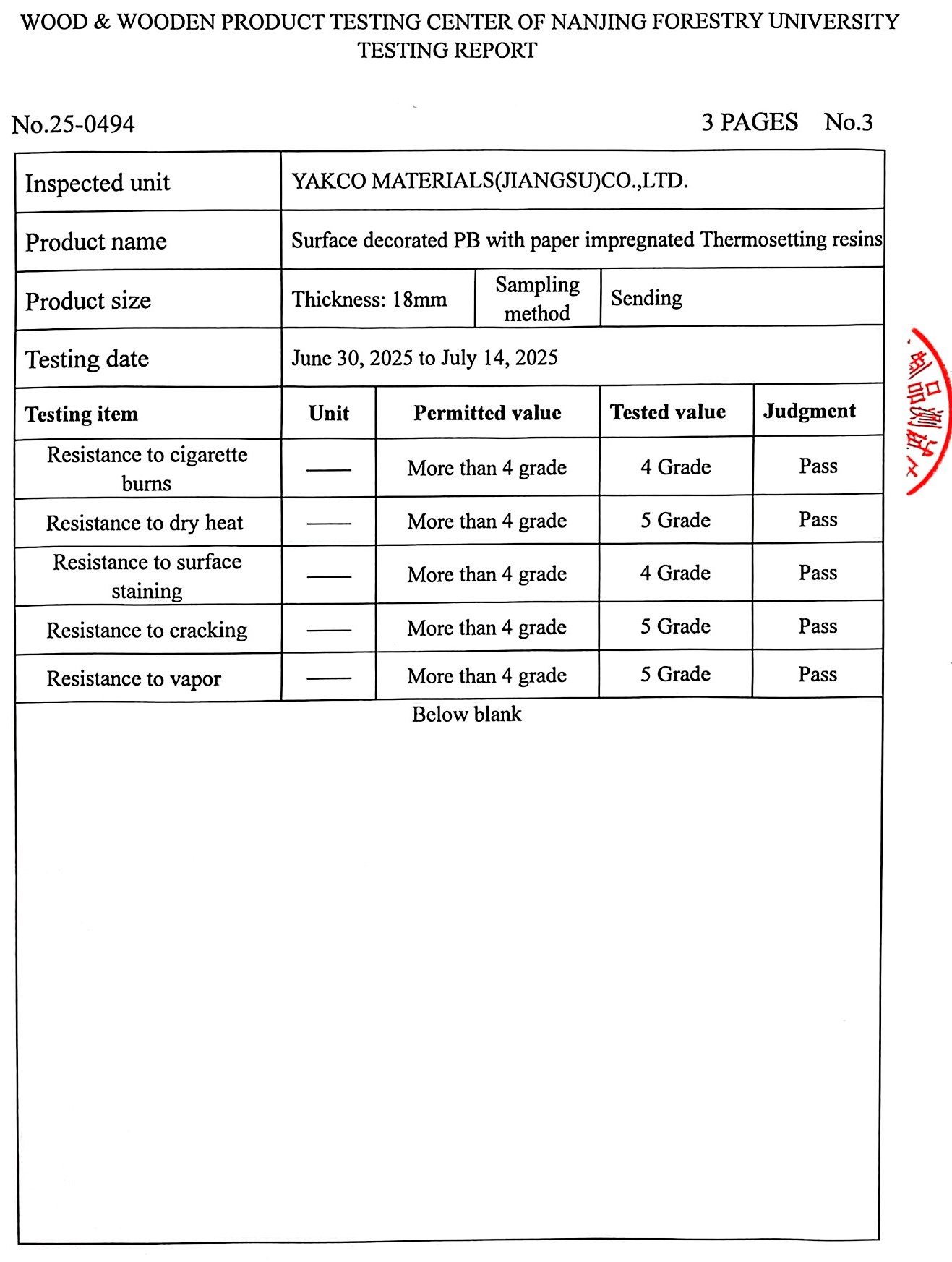

試験報告書 No. 25-0494 の中核となる耐環境性指標によると、次のようになります。

乾燥耐熱性：5級（最高評価）

これは、熱いやかんや沸騰したコーヒーカップと直接接触しても、表面に白化マーク、熱リング、または局所的な光沢の損失が発生しないことを示しています。

表面耐汚染性：グレード4

醤油、赤ワイン、コーヒー、紅茶の汚れが装飾表面に浸透することはありません。ほとんどの汚染物質は、目に見える残留物やリングマークを残すことなく、湿らせた布で簡単に取り除くことができます。

蒸気、亀裂、熱サイクルに対する耐性

耐スチーム性、耐クラック性ともに最高評価の5級を達成しました。厳しい高温と低温の温度サイクル試験中、パネルには微小亀裂、泡立ち、変色、しわは見られませんでした。

2時間後の厚み膨潤率: わずか1.0%

吸湿率が極めて低いため、ウォークインクローゼットなどの湿気の多い環境でも寸法安定性が確保され、エッジの反りや基材の剥離が防止されます。

Ⅲ．ハードコアな基板エンジニアリング: 優れたネジ保持力と構造安定性

レザー調化粧板の高級感ある外観は、内部基板の強度に大きく依存します。コアの密度分布が一貫していない場合、または内部の接着強度が不十分な場合、大きなキャビネットのドアやフルハイトのパネルは時間の経過とともに簡単に反ったり、変形したりする可能性があります。

YAKCOは基板の選択と製造プロセスを厳密に管理し、緻密で安定性の高い構造基盤を作り出します。

公式テストレポートは、パネルの機械的性能の強力な証拠を提供します。

1. 優れた曲げ強度と剛性

18mmパネルは曲げ強度29.8MPa、曲げ弾性率4240MPaを達成した。

弾性率は、大型パネルが変形に耐えられるかどうかを決定する最も重要な指標の 1 つです。 4,240 MPa という驚異的な結果により、床から天井までのワードローブのドアに使用した場合でもパネルは真っ直ぐで安定した状態を保ち、パネルの歪みという業界でよくある問題を効果的に排除します。

2. 優れた内部接着力とネジ保持力

パネル密度は 0.72 g/cm3 に達し、内部構造は非常に均一です。その内部結合強度は 0.36MPa に達し、内部空隙のない緻密で緻密な基材であることを示しています。

この構造により、ハードウェアの優れた安定性が提供されます。

• 座ねじ保持力：1110N
• エッジスクリュー保持能力：860N

耐久性の高いソフトクロージングヒンジや頻繁に使用されるハードウェアコンポーネントも、開閉サイクルを繰り返しても緩んだりファイバーが抜けたりすることなくしっかりと固定されたままになります。

IV. YAKCOレザーデザインメラミンボード総合技術性能表

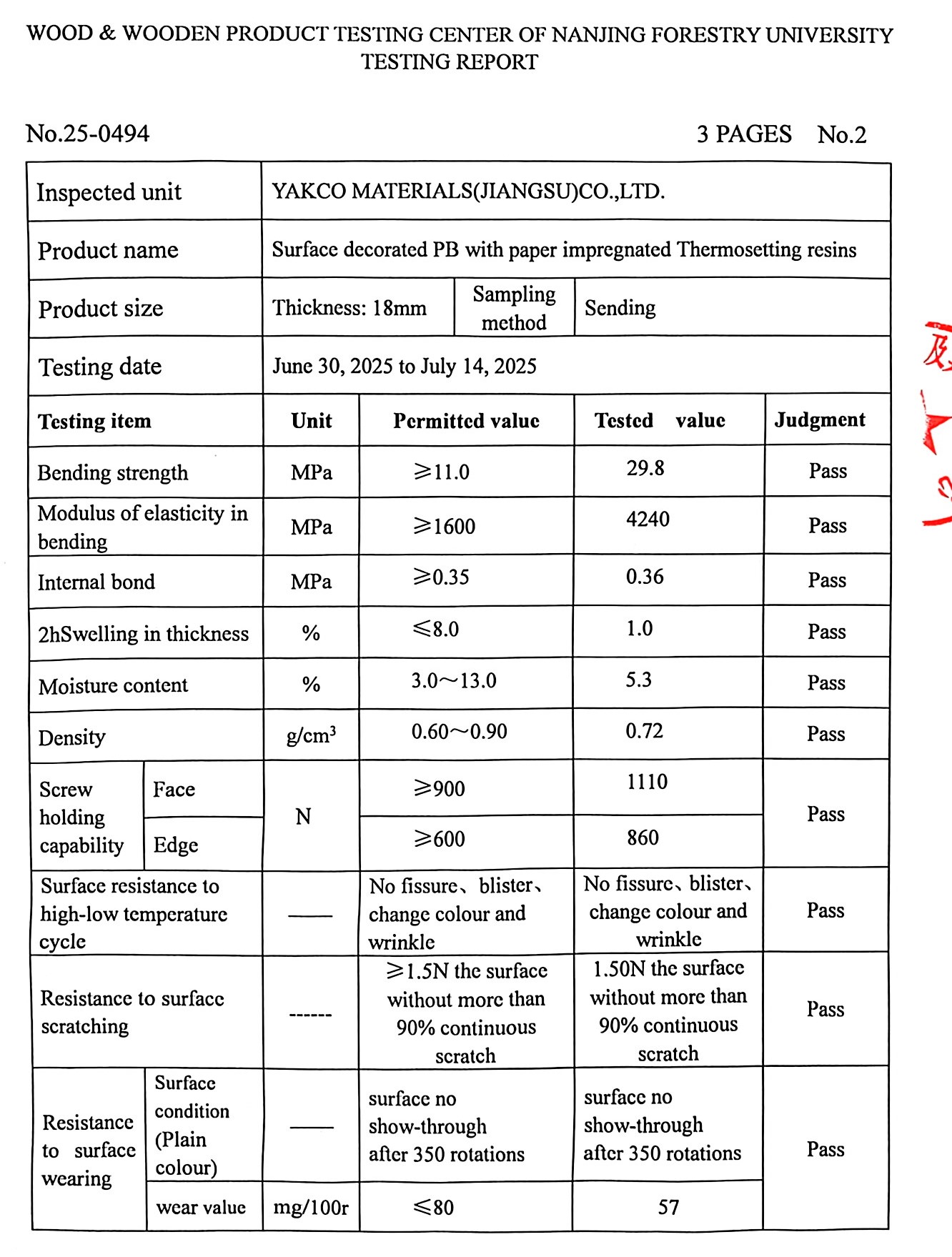

以下のデータは、YAKCO 18mm 両面メラミン化粧板に関して、2025 年 6 月 30 日から 2025 年 7 月 14 日までに権威ある試験機関によって発行された完全な試験結果をまとめたものです。

V. モダンで贅沢な空間全体への応用

触覚的な贅沢がハードコアなエンジニアリングパフォーマンスによってサポートされている場合、YAKCOレザーデザインメラミンボードは、伝統的な布張りパネルやレザーウォールシステムのメンテナンスの制限をうまく克服し、現代の空間のための非常に多用途の装飾ソリューションになります。

ハイエンドのウォークイン ワードローブ

大型のダークレザーテクスチャーのキャビネットドアとオープンシェルフシステムが、エレガントで豪華な雰囲気を作り出します。 4240 MPa の弾性率と 1.0% という超低膨張率の組み合わせにより、湿気の多い季節や乾燥した加熱条件下でも長期的な寸法安定性が保証されます。

エグゼクティブオフィスとフィーチャーウォール

オフィスのデスクトップやエグゼクティブ家具は、毎日の頻繁な使用に耐えます。 1.50N の耐傷性と 57 mg/100r の超低摩耗値を備え、書類、ラップトップ、金属製アクセサリーを繰り返し動かしても、革の質感は完璧なままです。

高級ホテルのラウンジとバーアイランド

コーヒー、ワイン、温かい飲み物にさらされる場合でも、パネルのグレード 4 の耐汚染性とグレード 5 の乾熱耐性により、高級な外観を維持しながら、清掃と長期メンテナンスが大幅に簡素化されます。

結論

YAKCO の製品哲学は、古典的な装飾的な贅沢の現代的な再解釈を反映しており、アップグレードではなく標準機能としてプレミアムな美学と妥協のない耐久性を組み合わせています。

包括的で信頼できるテストレポートに裏付けられたYAKCOレザーデザインメラミンボードは、レザーの洗練された触感の美しさを、要求の厳しい現代の生活環境および商業環境にうまく統合します。これは、実際のエンジニアリング データ、本物のパフォーマンス、時代を超えた高級感に基づいた新世代の装飾表面素材を表しています。
